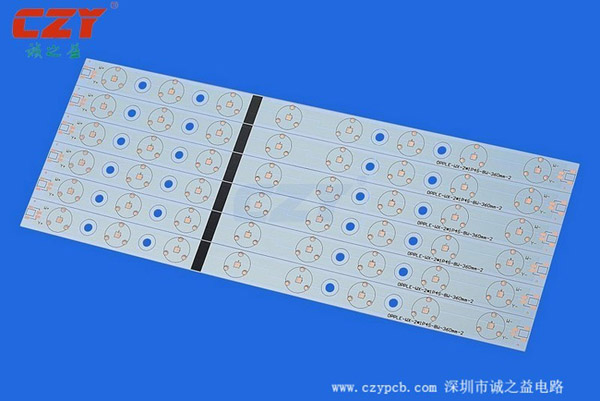

吸頂燈大馬蹄形鋁基板
吸頂燈大馬蹄形鋁基板廠家誠之益電路公司擁有全套吸頂燈大馬蹄形鋁基板自動生產設備和檢測設備，主要產品有：鋁基板、大功率LED鋁基板、銅基板、熱電分離銅基板、插件式鋁基板（路燈板、射燈板、日光燈板）、長條形鋁基板、單/雙面鋁基板等。產品廣泛適用于：路燈照明、草坪燈、日光燈、電子、機械、通訊、醫療、智能設備等有散熱要求行業客戶。
一、吸頂燈大馬蹄形鋁基板的特點
1、采用表面貼裝技術（SMT）；
2、縮小產品體積，降低硬件及裝配成本；
3、取代易碎的陶瓷基板，獲得更好的機械耐久力；
4、在電路設計方案中對熱擴散進行極為有效的處理；
5、降低產品運行溫度，提高產品功率密度和可靠性，延長產品使用壽命。
二、吸頂燈大馬蹄形鋁基板的結構
吸頂燈大馬蹄形鋁基板是一種金屬線路板材料、由銅箔、導熱絕緣層及金屬基板組成，它的結構分三層：
1、線路層：相當于普通PCB的覆銅板，線路銅箔厚度loz至10oz。
2、絕緣層：絕緣層是一層低熱阻導熱絕緣材料。厚度為：0.003”至0.006”英寸是鋁基覆銅板的核心計術所在，已獲得UL認證。
3、基層：是金屬基板，一般是鋁或可所選擇銅。
電路層（即銅箔）通常經過蝕刻形成印刷電路，使組件的各個部件相互連接，一般情況下，電路層要求具有很大的載流能力，從而應使用較厚的銅箔，厚度一般35μm~280μm；導熱絕緣層是鋁基板核心技術之所在，它一般是由特種陶瓷填充的特殊的聚合物構成，熱阻小，粘彈性能優良，具有抗熱老化的能力，能夠承受機械及熱應力。
我司生產的高導熱鋁基板的導熱絕緣層正是使用了此種技術，使其具有極為優良的導熱性能和高強度的電氣絕緣性能；金屬基層是鋁基板的支撐構件，要求具有高導熱性，一般是鋁板，也可使用銅板（其中銅板能夠提供更好的導熱性），適合于鉆孔、沖剪及切割等常規機械加工。
PCB材料相比有著其它材料不可比擬的優點。適合功率組件表面貼裝SMT公藝。無需散熱器，體積大大縮小、散熱效果極好，良好的絕緣性能和機械性能。
1、采用表面貼裝技術（SMT）；
2、縮小產品體積，降低硬件及裝配成本；
3、取代易碎的陶瓷基板，獲得更好的機械耐久力；
4、在電路設計方案中對熱擴散進行極為有效的處理；
5、降低產品運行溫度，提高產品功率密度和可靠性，延長產品使用壽命。
二、吸頂燈大馬蹄形鋁基板的結構
吸頂燈大馬蹄形鋁基板是一種金屬線路板材料、由銅箔、導熱絕緣層及金屬基板組成，它的結構分三層：
1、線路層：相當于普通PCB的覆銅板，線路銅箔厚度loz至10oz。
2、絕緣層：絕緣層是一層低熱阻導熱絕緣材料。厚度為：0.003”至0.006”英寸是鋁基覆銅板的核心計術所在，已獲得UL認證。
3、基層：是金屬基板，一般是鋁或可所選擇銅。
電路層（即銅箔）通常經過蝕刻形成印刷電路，使組件的各個部件相互連接，一般情況下，電路層要求具有很大的載流能力，從而應使用較厚的銅箔，厚度一般35μm~280μm；導熱絕緣層是鋁基板核心技術之所在，它一般是由特種陶瓷填充的特殊的聚合物構成，熱阻小，粘彈性能優良，具有抗熱老化的能力，能夠承受機械及熱應力。
我司生產的高導熱鋁基板的導熱絕緣層正是使用了此種技術，使其具有極為優良的導熱性能和高強度的電氣絕緣性能；金屬基層是鋁基板的支撐構件，要求具有高導熱性，一般是鋁板，也可使用銅板（其中銅板能夠提供更好的導熱性），適合于鉆孔、沖剪及切割等常規機械加工。
PCB材料相比有著其它材料不可比擬的優點。適合功率組件表面貼裝SMT公藝。無需散熱器，體積大大縮小、散熱效果極好，良好的絕緣性能和機械性能。
