led燈條基板敷銅

返回列表 來源:誠之益 查看手機網址
掃一掃!led燈條基板敷銅掃一掃!
瀏覽:- 發布日期:2019-01-14 10:38:00【
led燈條基板敷銅一般都是連在地線上,增大地線面積,有利于地線阻抗降低,使電源和信號傳輸穩定,在高頻的信號線附近敷銅,可大大減少電磁輻射干擾。總的來說增強了PCB鋁基板的電磁兼容性,提高板子的抗干擾能力。

一、led燈條基板敷銅需要處理的問題:

1、不同地的單點連接,做法是通過0歐電阻或者磁珠或者電感連接。
2、晶振附近的覆銅,電路中的晶振為一高頻發射源,做法是在環繞晶振敷銅,然后將晶振的外殼另行接地。
3、孤島(死區)問題,如果覺得很大,那就定義個地過孔添加進去也費不了多大的事。

另外,大面積覆銅好還是網格覆銅好,不好一概而論。為什么呢?大面積覆銅,如果過波峰焊時,板子就可能會翹起來,甚至會起泡。

從這點來說,網格的散熱性要好些。通常是高頻電路對抗干擾要求高的,低頻電路有大電流的電路等常用完整的鋪銅。

二、led燈條基板敷銅有什么作用?

1、可以起到一定的回流作用。如果板層較多且層設置合理,敷銅回流的作用就很小
2、可以起到一定的屏蔽作用。將上下層兩個覆銅平面想象成無限大,就成了一個屏蔽盒,敷銅永遠做不到這點,就像機箱一樣。

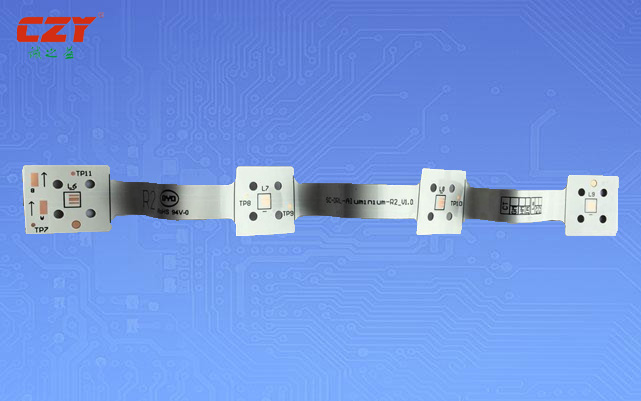

led燈條鋁基板敷銅
