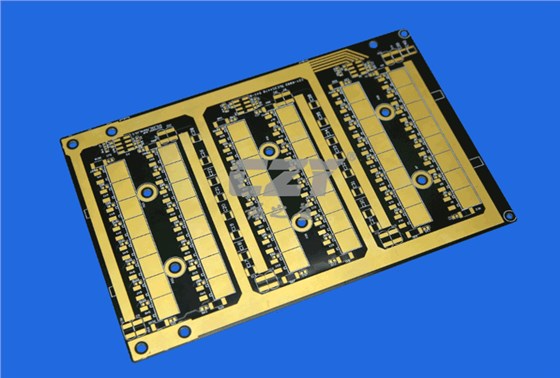

PCB移植可為線路板生產廠解決在生產多PCS連片板時因其中某一PCS打叉而要整SET報廢的難題，移植后的成品板各項技術指標完全符合打件廠的要求。

PCB移植也可以作為線路板廠協力商（如PCB鉆孔、數控V槽、鑼邊成型、飛針測試、補金補線等）新的業務增長點。移植PCB類型：手機板、PDA板、MODULE板、LCD板、BGA板及其它特殊PCB板等。

一、PCB移植簡介

隨著市場的競爭，越來越多的電子廠要求生產連片線路板，以期提高生產效率，降低生產成本。連片線路板的單只報廢漸漸成為了線路板廠的難題，特別是目前國外的客戶完全不接收連片板的單只報廢，國內亦有10%左右的電子廠不接收連片板的單只報廢。于是連片板的報廢情況成為廣大線路板廠的一大困擾。為解決這個難題，我公司經不斷努力開發出連片板移植技術，解決這一難題。即將報廢單片板從連體上取下，再將良品單只板移植上去。我公司將移植后的連片板交客戶檢驗，確認移植加工技術可行,可作為全良品被客戶接收。
二、PCB移植指標

1、移植后PCB連片板精度誤差控制在±1mil，確保板子正常過SMT及SMD自動貼片插件。測試結果：符合生產制程要求。
2、移植后板子能耐后工序制程高溫。（有鉛215℃~235℃波峰焊；無鉛235℃~266℃波焊焊）。測試結果：不會掉板及變形。
3、移植后板子能經受破壞性試驗。（高溫浸錫288℃,10秒三次；熱風爐260℃10分鐘；錫爐320℃3~6秒）。測試結果：不會掉板及變形。
4、移植后板子能經受碰撞沖擊。(1.2~1.5米高處平行跌落到地面)。測試結果：接合點無裂痕。
5、移植后板子抗沖擊力與拉力檢測。(電腦拉力測試機顯示：>2.5KG)。測試結果：板子無變形，接合點無裂痕。
6、移植膠為我司精心配制，移植膠榮獲SGS環保認證，符合歐盟ROHS標準。移植后膠水顏色與板色無異，且無明顯痕跡，保證板面干凈，外觀達到客戶的要求。
7、移植制程現已成熟完善，可實現自動化生產，并在品質重點站導入SPC確保制程良率達99%以上。

三、移植加工對線路板廠的好處

1、縮短交期。為線路板廠準時交期作出保障。
2、降低成本。經移植加工，原本的報廢品變?yōu)槿计方桓犊蛻簦€路板廠無需再多投料，節約物料，線路板廠亦無需再加工尾數，節約時間及人工水電。
3、增加出貨。為線路板廠創造更多附加價值，經移植加工后，原本報廢的連片板轉變?yōu)槿计罚乖咀鳛閺U品丟掉的線路板又創造了100%的利潤。
4、減少客訴。提高客戶滿意度，縮短生產周期及提高良品率幫助線路板廠與客戶建立長久穩固的合作關系。
5、提高企業綜合競爭力。不良板再利用創造的價值，節省廢物處理費，達成ISO減廢目標。

誠之益PCB板移植廠家專業承接HDI/PCB板移植加工，擁有自主研發專利，CCD全自動對位功能切割機和精密檢測儀器，公司朝更精密更高難度的HDI板移植發展，移植技術能力及品質目前在PCB線路板行業中處于領先地位，咨詢熱線：13632666620林經理
